景区闸机控制板主板接线端口详解

作者:塞伯罗斯  发布日期:2018-06-13 16:47:00   阅读 141 次





景区闸机控制板板接线端口详解

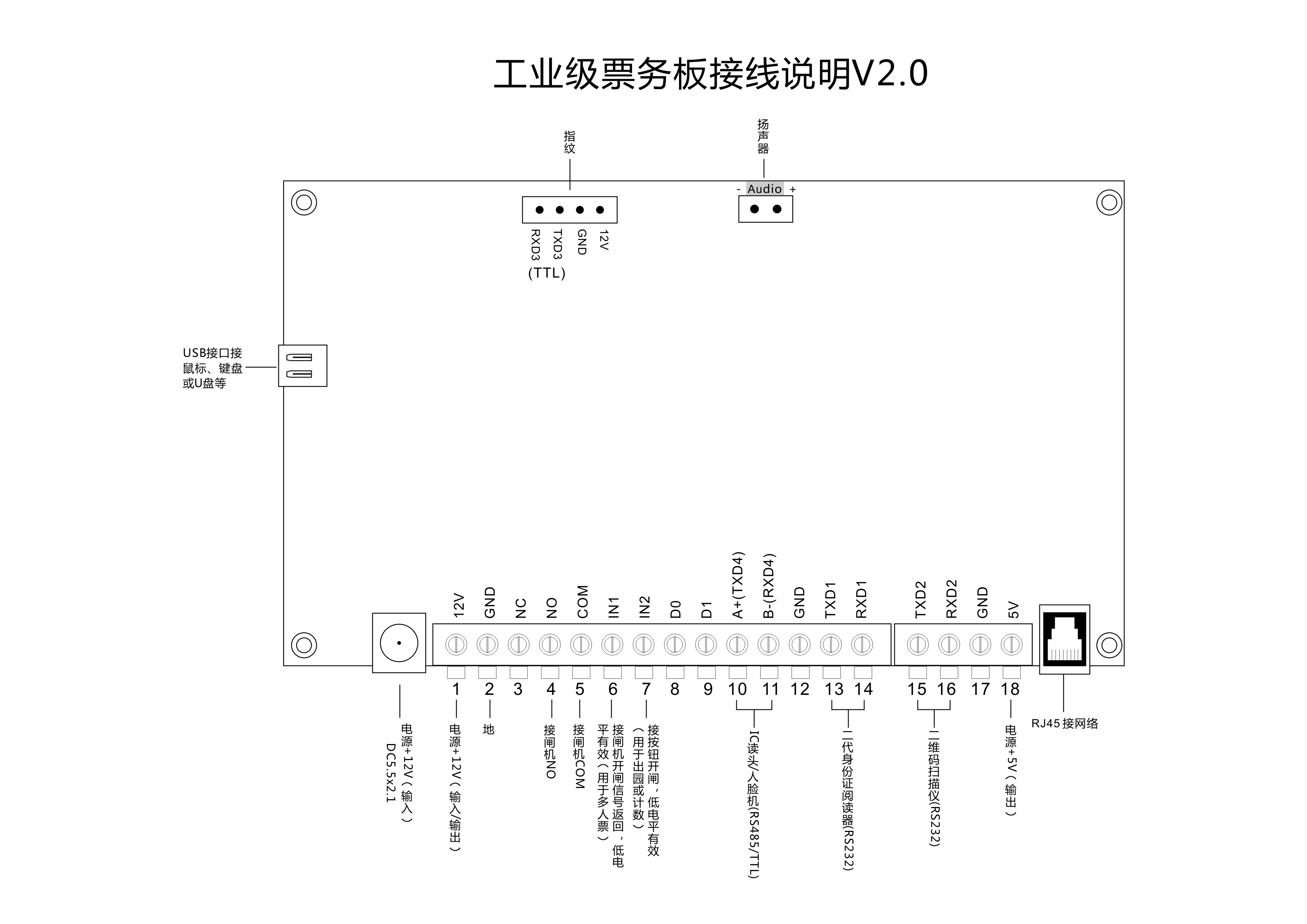

塞伯罗斯闸机控制板接线说明

景区闸机控制板接线图上面的扬声器、指纹、USB这三个接口由于是单独的,一般也不会接错,就不细说,我们详细介绍一下集成端口详细作用,为了方便大家更清楚了解各端口,我们把此线路图放大。

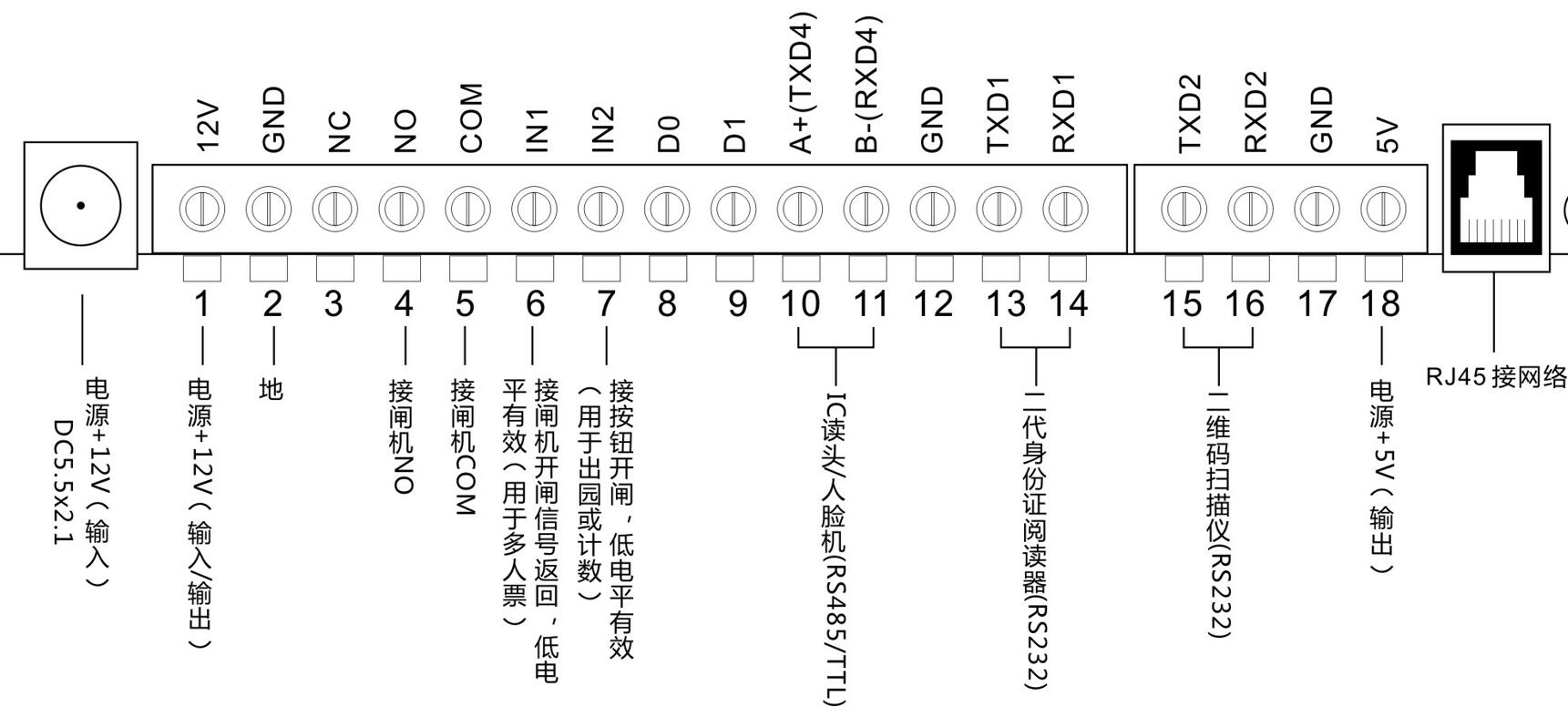

塞伯罗斯闸机控制板接线图接线端口

左向讲解:

112V电源输入接口,此端口功能是用于DC2.1电源插头给景区闸机控制板供电使用。

2、标号数字1-2端口,用于12V接线给景区闸机控制板供电使用

3、标号数字3-5端口,用于控制闸机开闸,数字4接闸机NO,数字接闸机COM接口。

4、标6端口,用于接闸机回程信号(低电平有效),用于团体票使用,团体票只需要刷票一次,设备根据闸机回程信号及超时时间自动触发开闸,直到团体数减至零

5、标号数字7端口,用于接按钮开闸(或计数使,低电平有效),当有信号产生时,数据传至服务器,同时会触发继电器输出一次

6、标号数字8-9端口,根输出用于将卡号以韦根输出至第三方控制器。

7、标号数10-12口,IC卡读卡器或人脸识机,口为RS485/TTL

8标号数字13-14端口,二代二代证阅读器端口为RS232,由于二代二代证需要接5V电压,可接数17-18端口的5V输出电源。

9标号数字15-16端口,用于接二维码扫描头,二维码描头使用的也是5V电压,可以接17-18端口,于塞伯罗斯二维码读使用的是宽电压支持5-12V可以使用1-2端口的12V电

10、标号数字17-18端口,5V电源输出,切记:不可接12V电源否则会烧掉闸机主板

11RJ45接网络端口通过TCP/IP连接网络。
