二维码门禁一体机通用接线教程

作者:塞伯罗斯  发布日期:2021-10-25 14:25:18   阅读 90 次

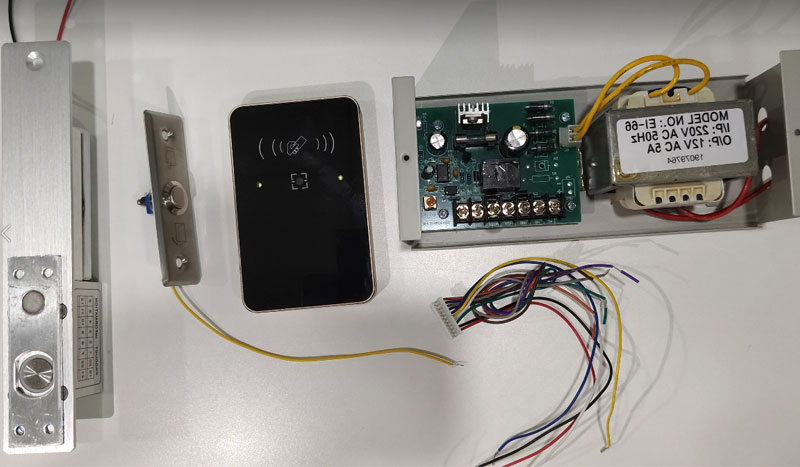

      二维码门禁一体机使用门禁专用电源的接线方法,以下是我们使用到的器材:二维码一体机、门禁专用电源、电插锁、出门按钮、端子线。注意:所有接线不允许带电操作,先断电。部分设备线序及颜色与本视频中的可能不符,以我们设备丝印贴纸为准。

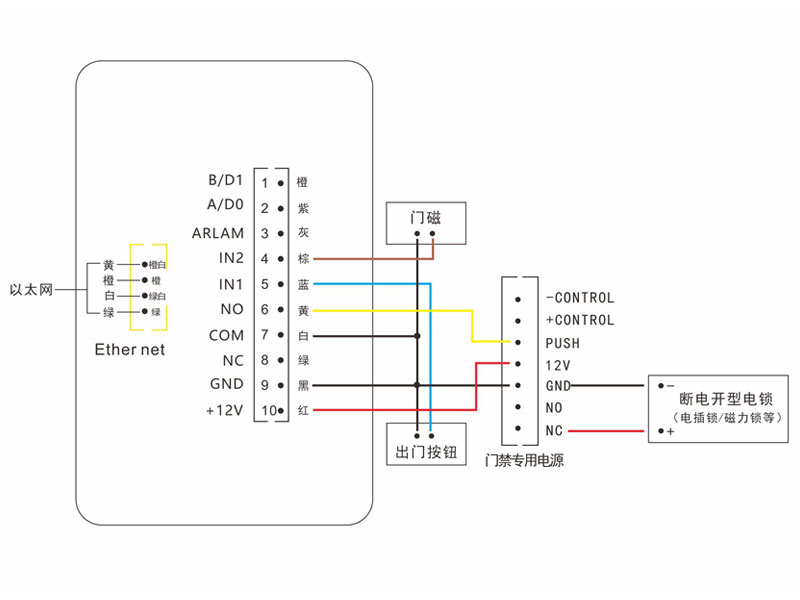

      第一步:先接设备电源,将门禁设备10P(或8P)端子线的电源正级(红线)接到电源箱的12V,电源负极(黑线)接到电源箱的GND。



      第二步:接开锁信号,将门禁设备端子线的继电器公共端COM(白线)接到电源箱的GND,也就是说将COM与GND短接;继电器常开NO(黄线)接到电源箱的PUSH,若电源箱有两个PUSH,则接到第一个PUSH,标识为PUSH1或PUSH2。



      第三步:接电锁,电插锁与磁力锁线接都相同,电锁的红色线接到电源箱的NC,电锁的黑色线接到电源箱的GND。若电锁无红黑线则不区分正负极。



      第四步:接出门按钮,将门禁设备的出门按钮IN1(蓝线),接到出门按钮一端,出门按钮另一端,用一根单独的线接到GND。出门按钮还有另一种接法:按钮端的线,不接扫码门禁设备,直接接到门禁电源的PUSH,另一端还是GND,此种接法的优势是:门禁设备拆卸后,使用按钮还能开门。出门按钮的接线,不区分正负极。

      注意:门禁设备端子线,其它不使用的线,逐根用电工胶布包好。现在通电进行测试,门禁设备10P(或8P)端子线插入设备,上电后,设备正常启动,按按钮能开门。

      第五步:接网络,若门禁设备不需要网络则忽略这一步。将门禁设备四芯端子线按如图所示接好,端子插入设备。网络也使用RJ45头,但一般正式施工时不建议使用RJ45转换头,且网线不超过30米。
