传统韦根接口门禁如何实现动态二维码开门

作者:塞伯罗斯  发布日期:2019-01-19 15:03:30   阅读 126 次



传统韦根接口门禁如何实现动态二维码开门



塞伯罗斯动态二维码云门禁一体机,除了单独做为二维码门禁使用外,还可以实现韦根输出当做二维码读卡器使用。

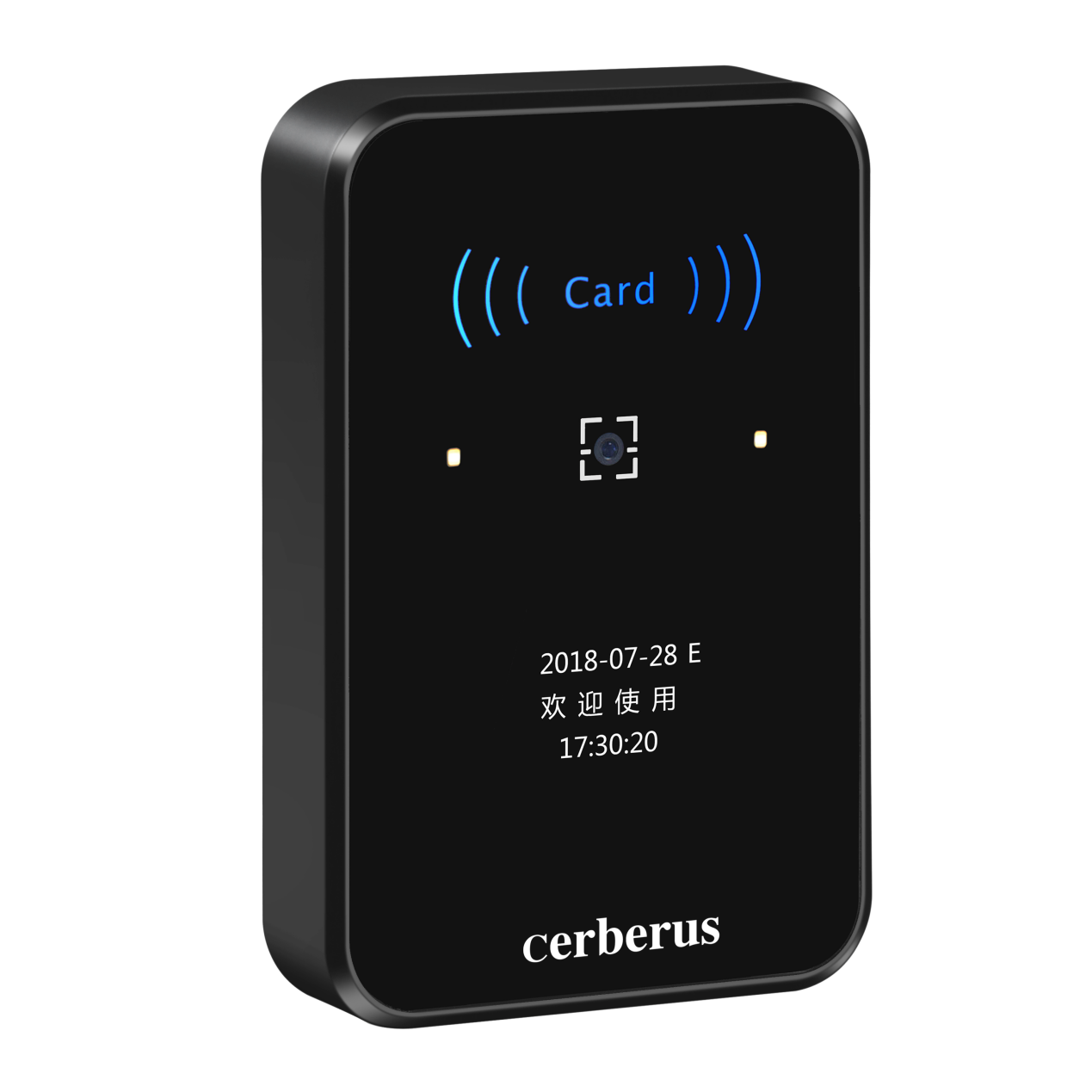

二维码云门禁一体机

1. 品简介

CR02EU系列二维码云门禁一体机,集成二维码/刷卡多种识别方式于一体,内置一路继电器及一路出门按钮,采用TCP/IP通讯方式,提供简单易用的API,可对接所有第三方系统;支持韦根输出,可对接任意品牌门禁控制器;内置时钟,可离线验证动态二维码;数据可加密,大大提高安全性。

CR02EU系列二维码云门禁一体机可识别一维码、二维码、IC卡、CPU卡及二代身份证。用户操作简单、可扫描手机二维码、纸质二维码、金属二维码等各种介质二维码。

2. 功能介绍

2.1 系统指示灯

产品通过不同指示灯反应系统不同状态。

Card蓝灯常亮:与服务器通讯正常;

Card蓝灯闪烁:网络断线,不能与服务器连接;

Card黄灯:数据正在网络传输中;

Card绿灯:合法卡

Card红灯:非法卡



二维码云门禁一体机细解

2.2 验证

设备连线后,扫码/刷卡后,蜂鸣器滴一声,读卡成功,此时Card图标变为黄色,表示数据正在网络传输并等待结果返回;合法卡Card图标变为绿色,蜂鸣器长鸣500ms,并触发继电器输出;非法卡Card图标变为红色,蜂鸣器滴滴滴三声。注:结果返回后的声音提示及继电器输出可通过接口参数传递。

2.3 白名单验证

离线状态下,用户可通过设置白名单方式来验证人员信息,脱机状态下白名单可存储的人员信息为40000条,可存储的刷卡数据为20000条。

当有数据需要下载时,必须通过接口从服务器将数据下载至本地。注:下载白名单必须先启用[远程操作]接口。详细操作请参考[CR02EU开发接口协议文档]。

2.4 屏幕显示

待机状态下,屏幕显示日期时间及网络状态,网络状态(设备与服务器连接状态)为连接时,屏幕右上角显示“E”图标,否则不显示。

用户刷卡/扫码后,屏幕先显示“正在验证”,之后显示用户的卡号和刷卡属性,若是网络验证超时则显示“连接超时”;用户的刷卡属性分为:“合法卡”、“非法卡”、“已失效”、“密钥错误”、“区域ID错误”五种。

“合法卡”:表示本地验证通过或服务器端返回的合法数据;

“非法卡”:表示本地不存在名单或服务器端返回的非法数据;

“已失效”:表示本地白名单的数据已过有效期或本地验证二维码加密规则已过有效期;

“密钥错误”:表示本地验证二维码加密规则时密钥错误;

“区域ID错误”:表示本地验证二维码加密规则时区域ID错误;

3. 产品参数(CR02E ?TCP/根通讯系列

名称

二维码云门禁一体机

型号

CR02EU

识别方式

二维码/IC卡/身份证

通讯方式

TCP/IP及韦根

以太网接口

2.0拔插式接线端

韦根协议

韦根26/34/66

输入输出

一路光耦隔离输入(用于接按钮开门);

一路继电器输出(可用于控制电锁、闸机等)

识读角度

转角 360°,仰角 ± 55°,偏角 ± 55°

扫描角度

72°(水平), 54°(垂直), 84°(对角)

支持条码格式

二维:QR Code, Data Matrix, PDF417,汉信码等

一维:EAN-8, EAN-13, UPC-A, UPC-E, Code 39, Code 93, Code 128,

Code 128C, UCC/EAN 128, Codabar, Interleaved 2 of 5,

ITF-6, ITF-14, ISBN, GS1 Databar, GS1 Composite Code,

Matrix 2 of 5,Code 11, Industrial 25, Standard 25,

Plessey, MSI-Plessey 等

工作温度

-20°C到60°C

相对湿度

5%到95% (不凝结)

读取速度

<200毫秒

存储容量

脱机用户数4万(二维码2万/刷卡2万),脱机记录数2万

输入电源

DC12V 500mA(支持宽电压5~24V)(不包括电锁供电)

防拆报警

支持本机报警及信号输出

外观尺寸

115*75*22 mm

显示屏

OLED 0.96?显示屏

识别距离

二维码5~30 CM;IC卡3~10CM;身份证3~6CM;

4. 接线图

塞伯罗斯二维码门禁一体机接线图



5.实现动态二维码原理

塞伯罗斯二维码云门禁一体机获国字实用新型专利证书(专利号:ZL 2018 2 0768455.1),主板上设置有STM32407单片机、SD3078时钟芯片、二维码采集器接线座和韦根接口,韦接口的输出端通过韦根信号线与门禁控制器通信连接,二维码采集器内置有RC4加密单元和RC4解密单元,实现动态二维码硬件加密和二维码硬件解密。

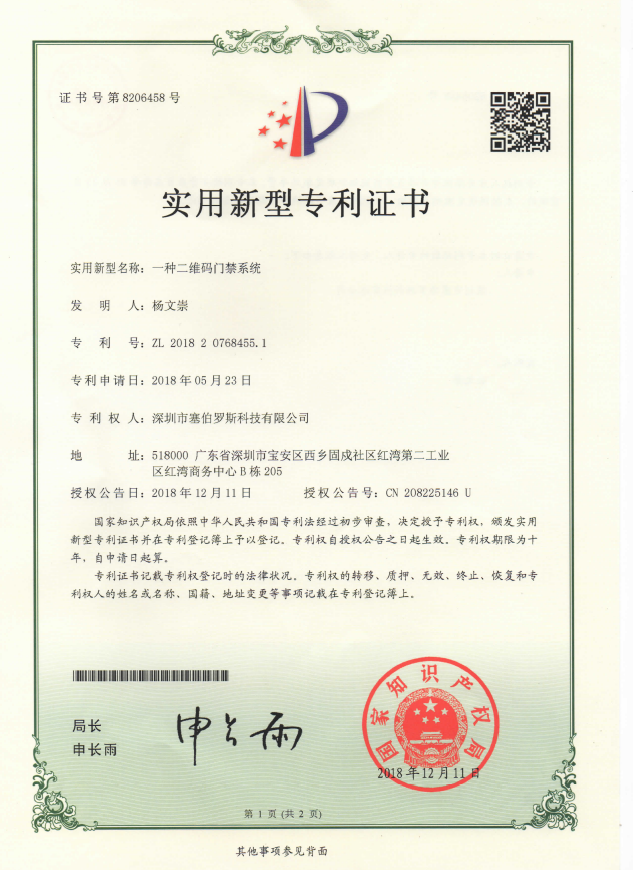

二维码云门禁一体机专利证书

动态二维码须使用微信小程序生成,搜索“扫码门禁“,或直接扫码即可添加,






中性微信小程序可搜索“手机门禁码”,或直接扫码添加






使用手机号+验证码注册生成加密二维码,具有时间时效性,来访客户分享可以自定时间和使用次数,软件+硬件双加密更安全。



6、动态二维码工作原理流程图



二维码云门禁一体机转韦根读卡器工作流程图

二维码云门禁做为读卡器使用,可以兼容原操作系统,直接替换旧的读卡器,根据客户实际门禁控制器接口协议,二维码加密值转换生成韦根26或韦根34协议的8-10位数字,用户把转换后的二维码数字发给管理员,管理员在原系统操作后台分配开门权限即可使用;原IC卡根据设置规则,按要求设置(如卡号正反序,如果IC卡加密,需要告知加密规则,可以定制开发读取加密IC卡),可以不用换卡,直接使用原来IC卡。动态时效二维码的时间判断是由一体机的时钟芯片控制。
